Hygia

Bei Pumpen der Baureihe GEA Hilge HYGIA handelt es sich um einstufige, normalsaugende Kreiselpumpen für Förderhöhen bis 75 m, Förderströme bis 110 m3/h (50 Hz) und Betriebsdrücke bis 25 bar. Die Anschlussnennweiten reichen von DN 25 bis DN 125 und die Motorleistungen von 0,55 bis 22 kW.

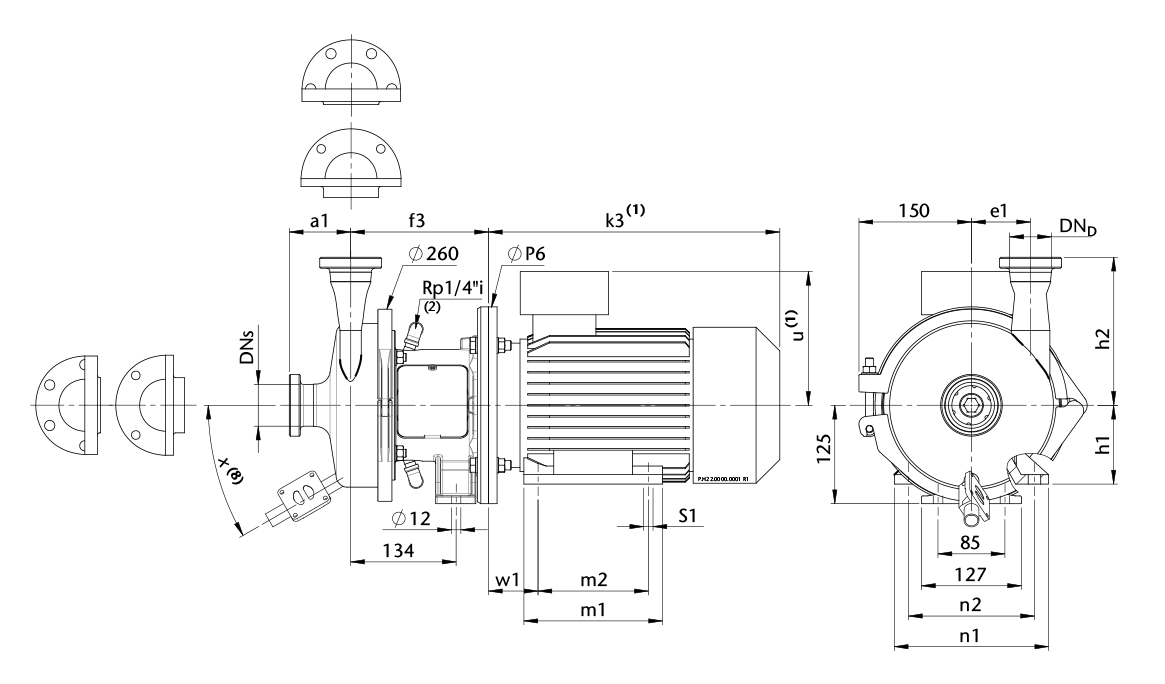

F&B-Hygia Kreiselpumpen

Leistungsbereich

F&B-Hygia Kreiselpumpen
HYGIA
Förderhöhe: bis 73 m (50 Hz) bzw. 92 m (60 Hz)
Förderstrom: bis 110 m³/h (50 Hz) bzw. 120 m³/h (60 Hz)
Betriebsdruck: bis 25 bar
Betriebstemperatur: 95° C
Sterilisationstemperatur: 140° C (SIP)

Anwendungsbereiche

Die Pumpenbaureihe GEA Hilge HYGIA eignet sich wegen der hygienegerechten Konstruktion und der Materialauswahl für folgende Anwendungsbereiche und Produkte:

Lebensmittel- und Getränkeindustrie

  • Brauereien (Bier, Würze, Maische, Hefe usw.)
  • Molkereien (Milch, Milch-Mixgetränke, Käseherstellung usw.)
  • Alkoholfreie Getränke (Fruchtsaft, Limonade, Mineralwasser usw.)

Lebensmittel- und Getränkeindustrie

  • Wein- und Sektkellereien
  • Brennereien (Maische, Destillate usw.)
  • Lebensmittelherstellung (Marinaden, Salzlake, Speiseöl usw.)
  • Reinigungsanlagen (CIP)

Pharma- und Biotechnologie

  • Reinstwasseranlagen (WFI)
  • Infusion
  • Nährlösung
  • Blutplasma
  • Lotionen
  • Parfüm

Bauformen

GEA HILGE bietet jede Pumpenbaureihe in unterschiedlichen Bauformen an.

Bauform K

GEA HILGE Steril- und Prozesspumpen in kompakter K-Bauweise, benötigen einen geringen Einbauraum. Die Pumpe ist mit einer Steckwelle ausgestattet. Die modulare Bauweise ermöglicht viele Aufstellungsvarianten. Die Varianten K-tronic sind mit einem integrierten Frequenzumrichter ausgerüstet. Pumpen der Bauform K-SUPER verfügen über eine Edelstahl-Verkleidung.

Aufstellungsbeispiele

Bauform ADAPTA

Pumpen der Bauform ADAPTA verfügen über einen Lagerträger mit doppelt gelagerter Welle. Die Verbindung zwischen Pumpenwelle und Motorwelle erfolgt mittels elastischer Kupplung. Diese Konstruktion erlaubt die Verwendung der unterschiedlichen Normmotoren. Bei der Demontage/Montage des Motors kann die Pumpe in der Anlage verbleiben. Die Varianten ADAPTA-tronic sind mit einem integrierten Frequenzumrichter ausgerüstet. Pumpen der Bauform ADAPTA-SUPER verfügen über eine Edelstahl-Verkleidung.

Aufstellungsbeispiele

Anschlüsse

Standardmäßig bietet GEA HILGE für die Pumpenbaureihe GEA Hilge HYGIA folgende Anschlüsse an:
Gewinde

Gewinde

nach DIN 11851, PN 25-40
Flansch

Flansche

nach DIN 11864-2
Weitere Anschlüsse wie Sterilanschlüsse nach DIN 11853, SMS, RJT, DIN oder ISO-Klemmverbindungen sind auf Anfrage lieferbar.
Ausgewählte Anschlüsse auch mit Entleerung lieferbar.

Gleitringdichtung

Um einen störungsfreien Betrieb zu gewährleisten, sind - in Abhängigkeit von der Anwendung und dem Fördermedium - einfachwirkende, doppeltwirkende oder gespülte Wellendichtungssysteme lieferbar. Doppeltwirkende Wellendichtungssysteme werden sowohl in Tandemausführung als auch in Form einer back-to-back-Anordnung angeboten. Bei der einfachwirkenden Wellendichtung handelt es sich um eine innenliegende Gleitringdichtung, die optimal im Pumpenraum angeordnet ist. Dadurch ist gewährleistet, dass die Gleitringdichtung wirkungsvoll geschmiert und gekühlt wird und die CIP (Cleaning-in-Place)- und SIP (Sterilisation-in-Place)- Fähigkeit sichergestellt ist.
Standardmäßig werden Gleitringdichtungen mit der Werkstoffpaarung Kohle/Edelstahl oder SiC/SiC und Elastomere aus EPDM oder Viton eingesetzt. Andere Werkstoffpaarungen sind auf Anfrage lieferbar.

Der Einsatzbereich einer Wellendichtung hängt vom Fördermedium, dem Dichtungstyp, dem Betriebsdruck und der Medientemperatur ab.
einfache Gleitringdichtung
Einfachwirkende Gleitringdichtung mit offener Kegelfeder
Gleitringdichtung mit Quench
Einfachwirkende Gleitringdichtung mit gekapselter Feder
Gleitringdichtung mit Quench
Gespülte Gleitringdichtung mit Quench
einfache Gleitringdichtung
Einfachwirkende Gleitringdichtung, Gegenring doppelt elastisch gelagert
Gleitringdichtung mit Quench
Doppeltwirkende Gleitringdichtung, back-to-back
Gleitringdichtung mit Quench
Doppeltwirkende Gleitringdichtung,
back-to-back, produktseitiger Gegenring doppelt elastisch gelagert
einfache Gleitringdichtung
Doppeltwirkende Gleitringdichtung, Tandem
Gleitringdichtung mit Quench
Doppeltwirkende Gleitringdichtung, Tandem

Produkteigenschaften und Vorteile

Prozesssicherheit und optimale Reinigbarkeit
Langlebig und robust
Hohe Flexibilität
Betriebspunktgenaue Auslegung, guter NPSH-Wert und Wirkungsgrad
Optimale Anpassung an die Kundenanforderung und variable Betriebspunkte
Geringe Ersatzteilbevorratung
Servicefreundlichkeit
Umfangreiche Dokumentation und Zeugnisse

Zertifikate und Zulassungen

GEA HILGE bietet folgende Zertifikate und Zulassungen an:
  • Zertifikate für hygienegerechte Konstruktion (Zertifikate, die die Einhaltung der EHEDG-Empfehlungen, QHD-Kriterien bescheinigen).
  • Werkzeugnisse
  • Zertifikate, die angegebene Werkstoffspezifikationen bescheinigen z. B. DIN EN 10204, 2.2 oder 3.1, Oberflächengüte, Ferritgehalt, FDA-/ USP Class VI-Konformität, ATEX-Konformität.
  • Leistungszertifikate (Prüfberichte, die die Prüfergebnisse für Fördermenge und Förderhöhe, Stromverbrauch, Drehzahl, Kennlinien usw. bescheinigen).
  • FAT (Factory acceptance test): FAT ist eine Werksabnahme der Pumpe durch den Kunden beim Hersteller.
Weitere Zertifikate und Werkszeugnisse sind auf Anfrage lieferbar. Die Zertifikate müssen zusammen mit der Pumpe bestellt werden.
