SIPLA
Selbstsaugende Kreiselpumpe

Die Pumpen der Baureihe SIPLA sind selbstsaugende Kreiselpumpen in Seitenkanalausführung. SIPLA- Seitenkanal-pumpen sind in acht verschiedenen Baugrößen erhältlich. Das Pumpengehäuse und der Gehäusedeckel werden aus Präzisionsedelstahlguss nach DIN 1.4404 gefertigt. Die Laufradmutter besteht aus Edelstahl 1.4404 entsprechend AISI 316L. SIPLA-Pumpen sind standardmäßig mit einem offenen sternförmigen Laufrad ausgestattet.

Die Pumpenwelle wird aus Edelstahl DIN EN 1.4571 entsprechend AISI 316TI gefertigt. Wegen der Seitenkanalbauweise können die SIPLA-Pumpen zur Förderung von Flüssigkeiten mit einem hohen Gasanteil, wie es in CIP-Rücklaufanlagen der Fall ist, eingesetzt werden. Die Pumpen sind mit einer Gleitringdichtung und einem lüftergekühlten Asynchronmotor, Schutzklasse IP55, ausgestattet.

Alle medienberührten Bauteile werden standardmäßig elektropoliert, um die Korrosionsbeständigkeit und Oberflächenbeschaffenheit zu verbessern.
SIPLA

Leistungsbereich

Förderhöhe: bis 56 m
Förderstrom: bis 85 m3/h
Betriebsdruck: bis 10 bar
Betriebstemperatur: 95° C
Sterilisationstemperatur: 140° C (SIP)

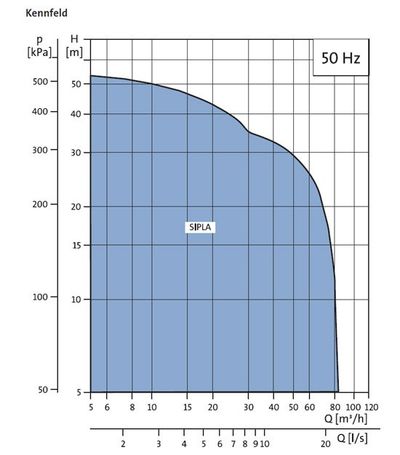

Kennfeld SIPLA Kreiselpumpen

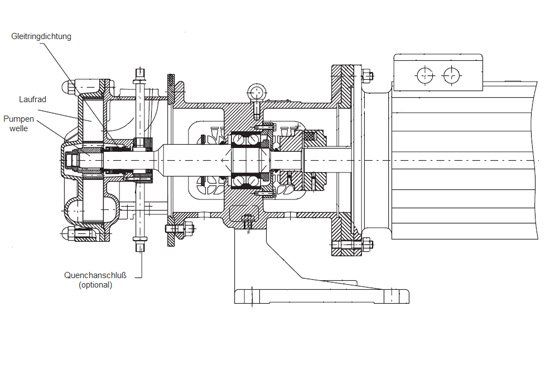

SIPLA Kreiselpumpen

Anwendungsbereiche

Wegen der besonderen Konstruktion, der Verwendung hochwertiger, speziell für Hygieneanwendungen geeigneter Werkstoffe und des äußerst guten Selbstansaugverhaltens eignet sich die Pumpenbaureihe SIPLA für den Einsatz in folgenden Bereichen:

Lebensmittel- und Getränkeindustrie

  • Förderung von Bierhefe
  • Förderung von Käsemolke
  • Verwendung als CIP-Rücklaufpumpen

Pharmazeutische Industrie

  • Förderung von Glycerin

Industrielle Anwendungen

  • Verwendung als CIP-Rücklaufpumpen

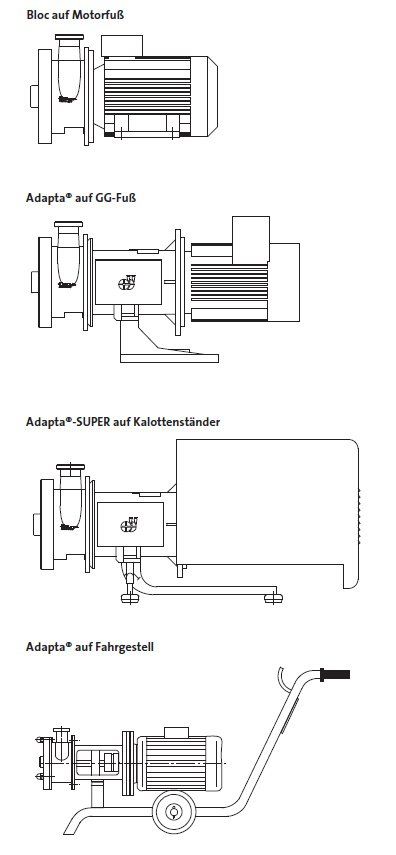

Bauformen

GEA HILGE bietet die Pumpenbaureihe GHP, GHPE in unterschiedlichen Bauformen an.

SIPLA Bloc

Horizontale Aufstellung auf Motorfuß

SIPLA Adapta® SUPER

Horizontale Aufstellung, Adapta®-Lagerträger, Motor mit Edelstahlverkleidung

SIPLA SUPER

Horizontale Aufstellung, Motor mit Edelstahlverkleidung, Ausführungen auf Anfrage.

SIPLA CN

Horizontale Aufstellung, auf Grundplatte

Sipla Bloc und Adapta sind mit oder ohne Edelstahlverkleidung auch fahrbar auf Fahrgestell erhältlich.
SIPLA Kreiselpumpen

Anschlüsse

Gewinde
Abhängig vom Nenndurchmesser bietet HILGE für die Pumpen der Baureihe SIPLA Anschlussnennweiten mit Gewinde nach DIN 11851.

Optional angebotene Anschlüsse sind SMS, RJT, DIN oder ISOClamp-Verbindungen und TriClover TriClamp.

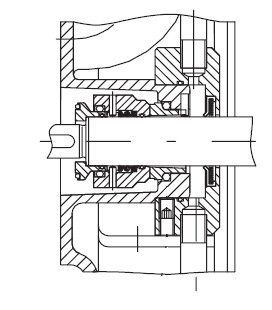

Gleitringdichtung

SIPLA-Pumpen sind mit innenliegenden Gleitringdichtungen, die optimal im Pumpenraum angeordnet sind, ausgerüstet. Dadurch ist gewährleistet, dass die Gleitringdichtung wirkungsvoll geschmiert und gekühlt wird und die CIP- (Cleaning-in-Place) und SIP- (Sterilisation-in-Place)Fähigkeit nach den Kriterien für eine hygienegerechte Konstruktion sichergestellt ist.

Standardmäßig werden Gleitringdichtungen mit der Werkstoffpaarung Kohle/Edelstahl und O-Ringen aus EPDM eingesetzt. Auf Anfrage liefert HILGE Wellendichtungen mit der Werkstoffpaarung Siliziumkarbid/Siliziumkarbid sowie weitere Elastomere.

Optional ist eine einfache Gleitringdichtung mit Quench-Spülung.
Gleitringdichtung

Produkteigenschaften und Produktvorteile

Äußerst zuverlässiger Betrieb unter den verschiedensten Betriebsbedingungen.
Optimierte Pumpenhydraulik für hohen Wirkungsgrad zur Senkung des Stromverbrauchs.
Motoren mit integriertem Frequenzumrichter zur Drehzahlregelung für Motorleistungen bis zu 22 kW lieferbar.
Nach ATEX zertifizierte Pumpen auf Anfrage.

Zertifikate und Zulassungen

GEA HILGE bietet folgende Zertifikate und Zulassungen an:
  • Zertifikate für hygienegerechte Konstruktion (Zertifikate, die die Einhaltung der EHEDG-Empfehlungen, QHD-Kriterien bescheinigen).
  • Werkzeugnisse
  • Zertifikate, die angegebene Werkstoffspezifikationen bescheinigen z. B. DIN EN 10204, 2.2 oder 3.1, Oberflächengüte, Ferritgehalt, FDA-/ USP Class VI-Konformität, ATEX-Konformität.
  • Leistungszertifikate (Prüfberichte, die die Prüfergebnisse für Fördermenge und Förderhöhe, Stromverbrauch, Drehzahl, Kennlinien usw. bescheinigen).
  • FAT (Factory acceptance test): FAT ist eine Werksabnahme der Pumpe durch den Kunden beim Hersteller.
Weitere Zertifikate und Werkszeugnisse sind auf Anfrage lieferbar. Die Zertifikate müssen zusammen mit der Pumpe bestellt werden.
